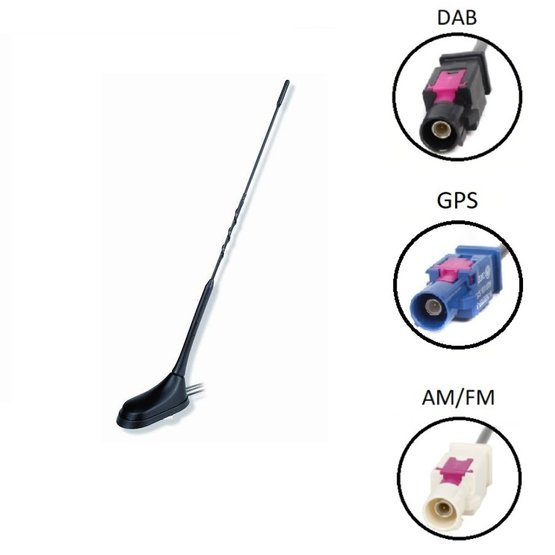

CAL-7677840 Calearo Anténa 16V AM FM DAB GNSS aktivní

CALEARO | CAL-7677840

Střešní anténa pro příjem AM/FM DAB/DAB+ GPS do zadní části střechy se zesilovačem

CAL-7677840 Calearo Anténa 16V AM FM DAB GNSS aktivní

Jste koncový zákazník? Najít montážního partnera

Střešní anténa pro příjem AM/FM DAB/DAB+ GPS do zadní části střechy se zesilovačem

DAB část
- frekvenční rozsah: 174 - 240MHz (III.pásmo)
- oddělené napájení: 12V
- kabel: RG174
- balení bez anténního svodu
- délka kabelu u antény: 20cm
- konektor: FAKRA samec černý
- zisk: 12dB
- VSWR: <5:1

AM / FM část:
- frekvenční rozsah AM/FM: 0,52 - 1,71 / 88-108MH
- oddělené napájení: 12V
- kabel: RG174
- balení bez anténního svodu
- délka kabelu u antény: 18cm
- konektor u antény: FAKRA samec bílý

GPS část
- frekvenční rozsah GPS: 1575,42 (+/-1,023)MHz
- fantomové napájení: 3 - 5V
- zisk: >28dB
- proudový odběr: max.31mA
- VSWR: 1,7:1
- bez anténního svodu
- délka kabelu u antény: 25cm
- konektor u antény: FAKRA samec modrý

Společné vlastnosti:
- sklon antény: 60°
- délka prutu: 40cm
- barva: černá
- rozměry základny: 9,8 x 5cm (DxŠ)
- spotřeba: 75mA (max)
- impedance: 50 Ohmů
- barva: černá
- ochrana: IP68
- rozměry: 11,7 x 7,6 x 6,2cm (DxŠxV)
- průměr otvoru do karoserie: kruhový 19mm / čtvercový 15x15mm

Použití do automobilů: na střechu pro osobní nebo nákladní automobily, možné použít jako náhradu za původní anténu. V případě požadavku na jiný typ konektoru na straně připojeného zařízení je možné použít některou z redukcí nebo vyměnit kabel.

	DAB	AM / FM	GNSS
Konektor	FAKRA Male Black	FAKRA Male White	FAKRA Male Blue
Typ kabelu	RG 174	RG 174	RG 174
Délka kabelu	200 mm	180 mm	220 mm
Napájecí napětí	12 Volt Dedicated	12 Volt Dedicated	3 - 5 Volt Phantom
Spotřeba	75 mA max	75 mA max	45 mA max
Impedance	50 Ω	50 Ω	50 Ω
Zisk	12 dBi	--	32 dBi
VSWR	< 5:1	AM: < 5:1 / FM: < 8:1	2:1
Délka prutu	410 mm
Závit	M6
Typ prutu	Antinoise
Třída ochrany	IP67
Montáž	Čtverec: 15 x 15 mm - kruh: 19 mm
Základní úhel	60 stupňů

Vhodné pro automobily:
Univerzální použití

ALFA ROMEO 145 / ALFA ROMEO GT
AUDI A3 / AUDI A6 Avant (->01) / AUDI A4 Avant (->01)
BMW Mini (01->)
CITROEN Xsara / CITROEN C2 / CITROEN C3 / CITROEN C5 Break
DAEWOO Nubira Combi / DAEWOO Tacuma
FIAT Stilo / FIAT Idea / FIAT Panda II. (03-12)
LANCIA Libra Combi / LANCIA Y (04->)
LOTUS Elise / LOTUS Esprite
MAZDA 323 (99->)
MAZDA 3
MAZDA 6 I. [GG][GY](2002-1/2008)
MITSUBISHI Outlander
NISSAN Micra / NISSAN Almera / NISSAN Primera
OPEL Omega Caravan / OPEL Zafira / OPEL Vectra / OPEL Meriva / OPEL Speedster / OPEL Agila
OPEL Astra(98->) / OPEL Vectra Vagon / OPEL Corsa (03->) / OPEL Signum
PEUGEOT 307
RENAULT Clio (01->) / RENAULT Megane II / RENAULT Scenic II
SEAT Aroza / SEAT Ibiza (98->) / SEAT Cordoba (98->) / SEAT Toledo (98->) / SEAT Leon / SEAT Altea
ŠKODA Felicia / ŠKODA Fabia I. / ŠKODA Fabia II. / ŠKODA Octavia I.
ŠKODA Octavia II. / ŠKODA Superb I. / ŠKODA Superb II.
TOYOTA RAV4 / Corolla (02->) / Yaris (03->) / Prius
VW Lupo / VW Polo / VW Golf III. / VW Corrado / VW Golf IV. / VW Beetle / VW Bora / VW Passat (93->) / VW Passat (97->)
VOLVO V40

Pro použití do jiných typů automobilů použijte anténní adaptér nebo anténní svod.

Parametry

Značka vozidla	VW, Volvo, Mitsubishi, Citroen, Renault, Lancia, Lotus, Daewoo, Seat, Fiat, Mazda, Škoda, Alfa Romeo, Audi, Nissan, Opel, Toyota, Peugeot, Bmw
Model vozidla	Cordoba, Toledo, A3, Leon, A4, Altea, Mini, Felicia, Xsara, Fabia I., C2, Fabia II., C3, Octavia I., C5, Octavia III., Nubira, Superb I., Tacuma, Superb II., Stilo, RAV4, Idea, Corolla, Outlander, Beetle I., Corrado, Scenic II., Clio, Megane II., V40, 307, Libra, 6 I., 3, 323, Arosa, Ibiza, Prius, Yaris, Golf IV, Passat, Golf III., Polo, Lupo, Bora, Panda II., Primera, Micra, Almera, Corsa, Meriva, Vectra, Astra, Zafira, Speedster, Signum, Agila
Použití	Univerzální, OEM
Lokace	zadní
Výrobce	CALEARO
Konektor	FAKRA, bez zvodu
Signál	DAB, GPS, AM/FM
Hmotnost	0.296 kg
