Import údajů do nové ústředny INTEGRA

Stáhnout v PDF





Import údajů znamená načtení údajů do nové nebo resetované ústředny. Údaje mohou být vytvořeny „offline“ v programu DLOADX nebo můžete použít soubor údajů z předcházející instalace.

I. Co potřebujete

Pokud chcete provést import údajů, ústředen série INTEGRA, budete potřebovat:

Zařízení:

• ústřednu INTEGRA, do které mají být importovány údaje,
• počítač se systémem Windows,
• USB-RS převodník pro programování zařízení Satel,
• klávesnice určená pro systém INTEGRA.

Software:

• DLOADX,
• soubor s příslušnými údaji pro ústřednu INTEGRA.

Všechny výše uvedené programy si můžete stáhnout z internetové stránky společnosti SATEL.

II. Import údajů

1. Použití propojky (jumperu) pro RESET

Součástí balení nové ústředny je propojka (jumper), která slouží pro propojení kontaktů RESET. Vložte ji do konektoru RESET.

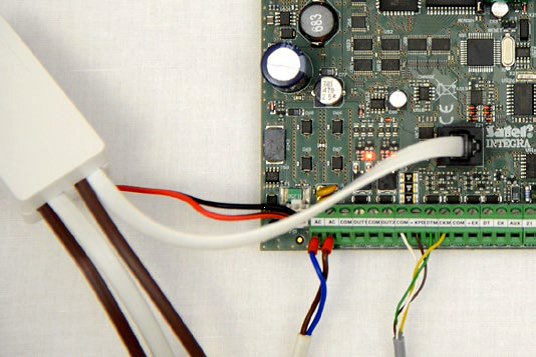

Připojte ústřednu k počítači

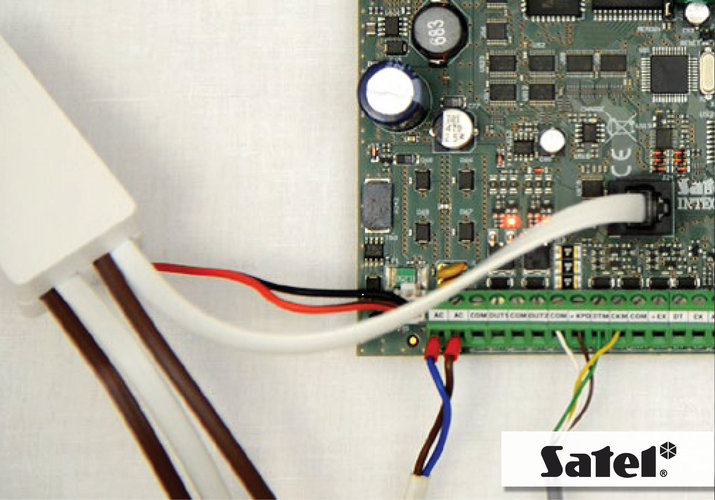

K propojení počítače s převodníkem USB-RS použijte USB kabel.

Potom ho připojte do ústředny s vhodným konektorem: světlé jsou určeny pro port RS-232, tmavé pro port RS-232 (TTL). V průběhu prvního připojení systém Windows rozpozná a nainstaluje ovladač, další spojení jsou automatická.

3. Zkontrolujte nastavení portu COM

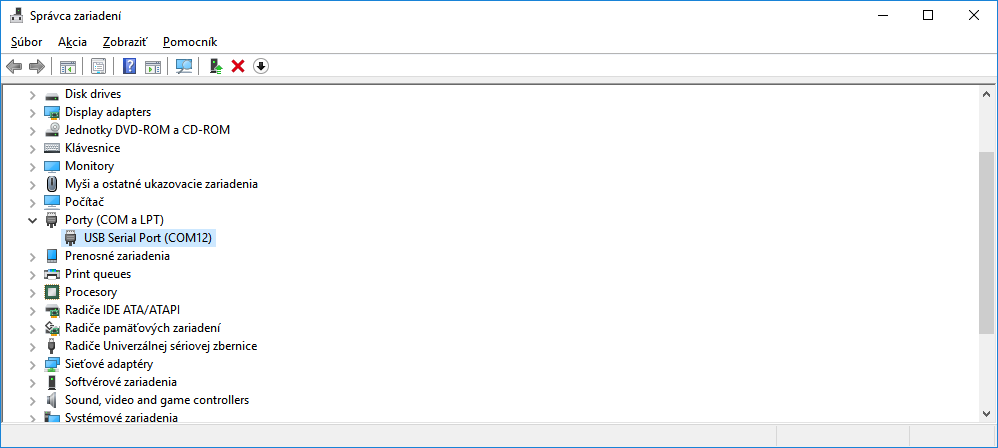

Po připojení ústředny k počítači stanovte, na kterém portu COM je nainstalovaný převodník USB-RS. Otevřete Ovládací panel, potom Správce zařízení a v něm Porty (COM a LPT). Zde si můžete ověřit, které číslo portu COM bylo přiřazeno převodníku. Tyto informace si zapamatujte.

4. Spusťte program DLOADX

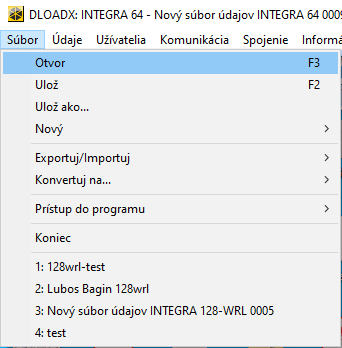

Na počítači spusťte program DLOADX, vyberte kartu Soubor – Otevři

Vyberte soubor s údaji, které chcete naimportovat do ústředny.

5. Spuštění ústředny

Připojte akumulátor ústředny a napájení 230 V. Po cca 10 sekundách odpojte propojku (jumper) z konektoru RESET. Ústředna naváže spojení s programem DLOADX. Klikněte na OK.

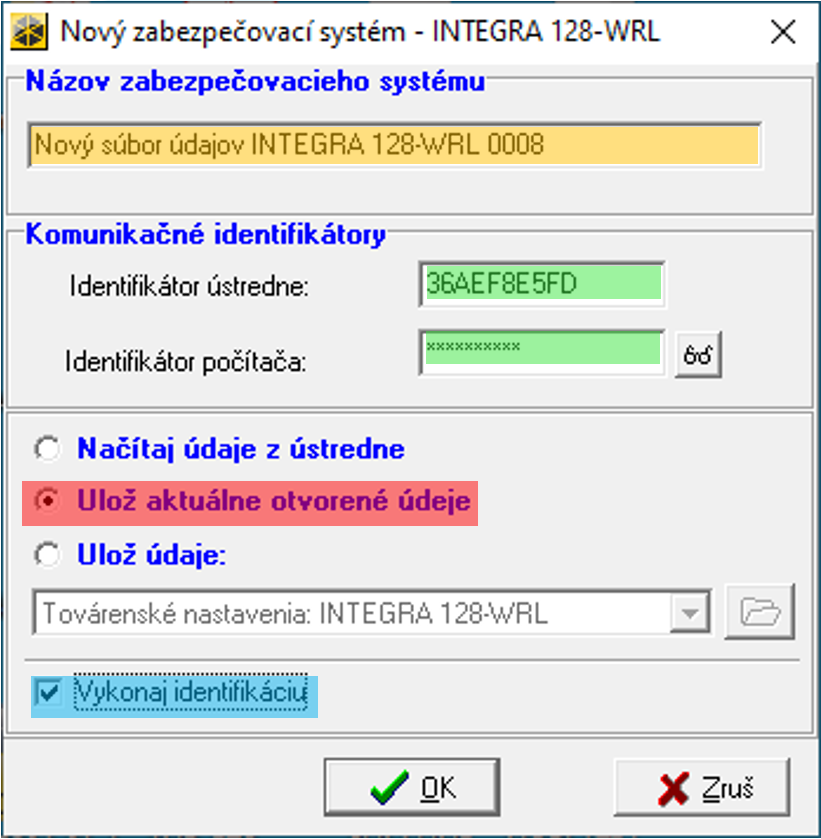

Následně se zobrazí nové okno, kam můžete zadat nový Název zabezpečovacího systému. Komunikační identifikátory se stáhly z ústředny. Pro import údajů vyberte volbu Ulož aktuálně otevřené údaje. Pro identifikaci („přeskenování“) sběrnic povolte volbu Vykonej identifikaci a následně klikněte na OK.

Do ústředny se načítají údaje ze souboru:

Po načtení údajů proběhne identifikace sběrnic:

Po tomto kroku jsou v ústředně naimportovány údaje z vámi vybraného souboru.
