Přidání IP zón - Čtení událostí kamery v ústředně INTEGRA

I. Co je přidání IP zón

K vyhlášení poplachu z kamery na základě události (překročení čáry, vstup do zóny, SMD, maskování...) můžete využít funkci „IP zone“ na ústřednách řady INTEGRA.

II. Co potřebujeme

Chcete-li nastavit poplach z události videoanalýzy kamery na ústředně, potřebujete:

Zařízení:

• Počítač se systémem Windows
• Ústřednu Integra, Integra Plus s programovou verzí firmwaru 1.22 a více
• Komunikační modul ETHM-1 Plus s programovou verzí firmwaru 2.10 a více
• USB-RS, převodník pro programování zařízení Satel
• IP kamera, s podporou odesílání http příkazů (stringů), Dahua kamery s verzí firmwaru V3.1xx.xxxx a více

Software:

• DLOADX

Výše uvedený program si můžete stáhnout z portálu SUPPORT SATEL SERVICE.

III. Jak nastavit zařízení

1. Aktualizace firmwaru komunikačního modulu ETHM-1 Plus a ústředny INTEGRA

Aktualizujte firmware komunikačního modulu na verzi 2.10 a více.

Aktualizujte firmware ústředny INTEGRA na verzi 1.22 a více.

2. Nastavenie modulu ETHM-1 Plus

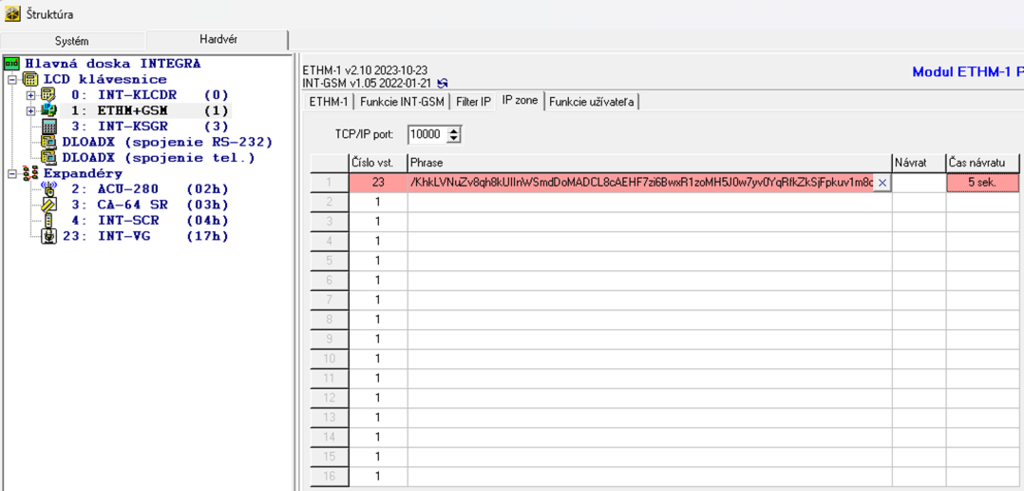

Po aktualizaci firmwaru se v nastavení modulu zobrazí nová karta „IP zone“

V položce „TCP/IP port“ nastavte TCP port na kterém bude ústředna „poslouchat“ události z kamery. Ve sloupci „Číslo vst.“ nastavte číslo virtuálního vstupu, na kterém chcete detekovat událost z kamery. Ve sloupci Phrase můžete vygenerovat string, který zadáte v kameře při aktivování vybrané události. Čas návratu je délka sepnutí vstupu. Po této době se vstup vrátí do klidového stavu.

3. Nastavení virtuálního vstupu

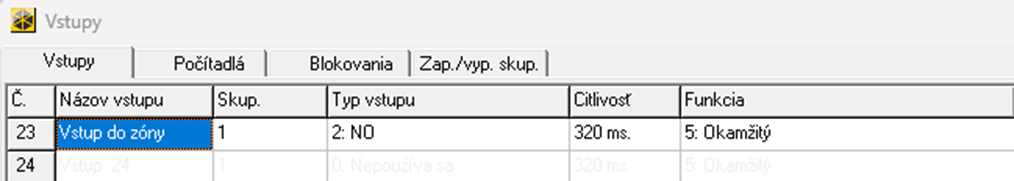

V nastavení vstupů vyberte vstup, který jste nastavili jako virtuální v předchozích krocích. V našem případě vstup 23. Zapište název, nastavte typ vstupu a funkci dle požadavků. (nastavení jsou stejná jako u hardwarového vstupu, PIR detektor apod.)

4. Nastavení kamery

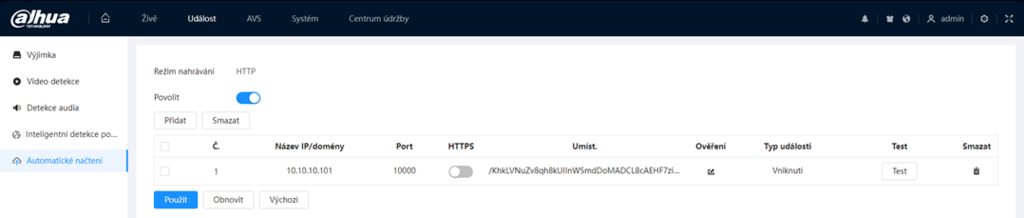

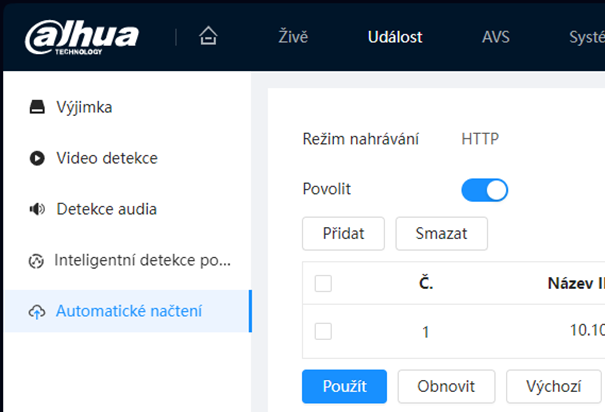

V nastaveních kamery v položce Událost „EVENT“ vyberte kartu Automatické načtení „Auto Upload“ povolte režim nahrávání http. Nastavte IP adresu komunikačního modulu ETHM-1 Plus, port který jste nastavili v předchozích krocích, zkopírujte string a vyberte typ události, při které chcete odesílat informaci do ústředny Integra. Při události IVS musíte mít nastaveno pravidlo IVS. Tlačítkem TEST můžete otestovat komunikaci s ústřednou. Po aktivování tlačítka TEST, bude sepnut virtuální vstup na ústředně.
