Přidání widgetu Interkom dotykový ovládací panel INT-TSI

I. Co je widget interkom?

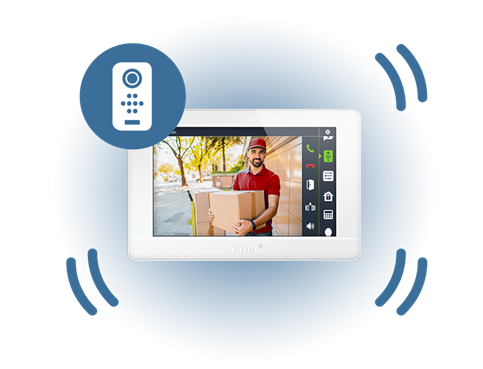

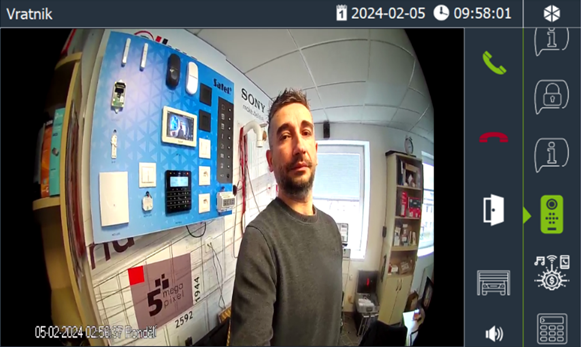

Pro zobrazení obrazu a komunikaci s dveřní jednotkou s podporou protokolu SIP, můžete přidat widget Interkom do dotykového ovládacího panelu INT-TSI. Na dotykovém panelu INT-TSI, tak můžete přijmout hovor z dveřní jednotky, komunikovat nebo otevřít dveře.

II. Co potřebujeme

Chcete-li nastavit widget Interkomu na dotykovém panelu INT-TSI, potřebujete:

Zařízení:

• Počítač se systémem Windows
• Ústřednu Integra, Integra Plus
• Dotykový ovládací panel INT-TSI s programovou verzí firmwaru OS 7.4.2893, Program 1.9.6.27, STM 1.02 (sestavena 2023-06-20) a více
• USB-RS, převodník pro programování zařízení Satel
• Dveřní jednotku s podporou protokolu SIP

Software:

• DLOADX
• TSI BUILDER 1.9

Výše uvedené programy si můžete stáhnout z portálu SUPPORT SATEL SERVICE.

III. Jak nastavit zařízení

1. Aktualizace firmwaru dotykového panelu INT-TSI

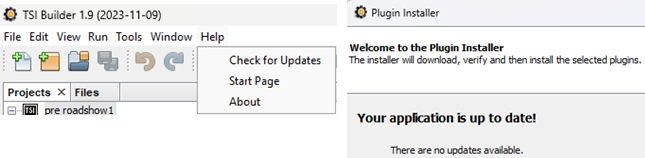

Aktualizujte firmware dotykového panelu INT-TSI. Spusťte nástroj TSI BUILDER pro aktualizaci firmwaru. Po spuštění nástroje TSI BUILDER zkontrolujte aktualizace.

2. Přidání widgetu INTERCOM

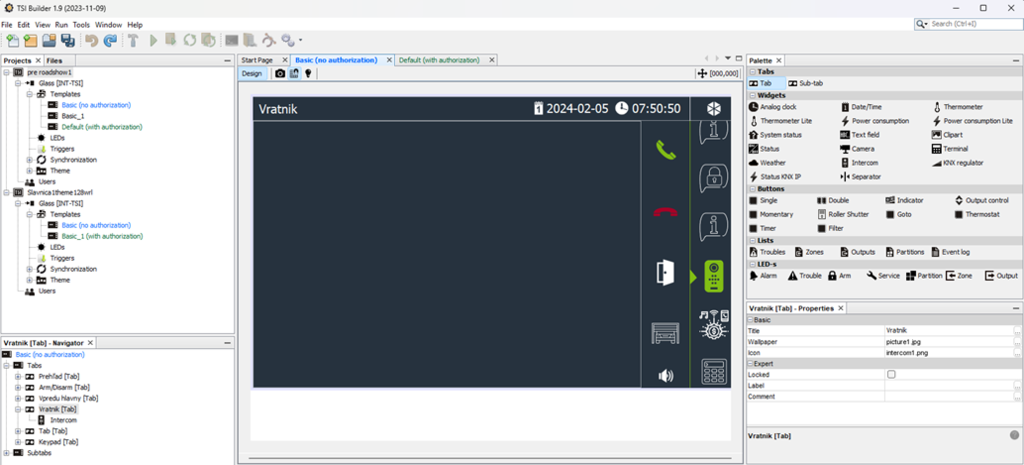

V TSI BUILDERI přidejte novou kartu a do karty přidejte WIDGET INTERCOM.

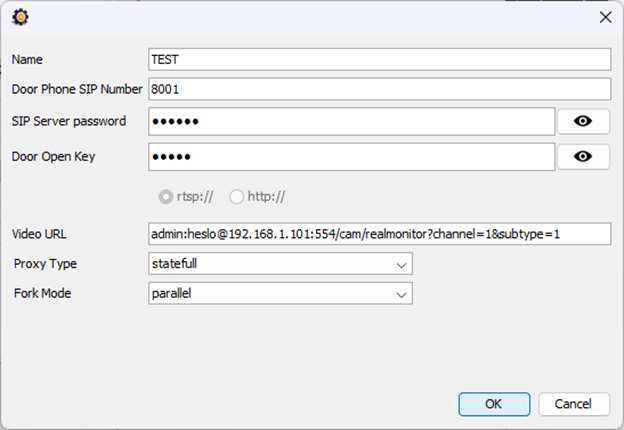

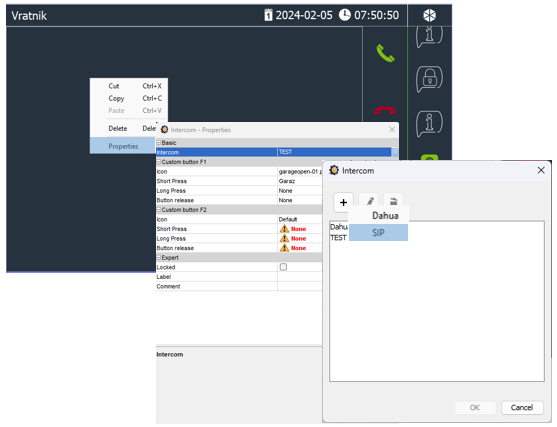

Ve vlastnostech „Properties“ widgetu Intercom přidejte dveřní jednotku se SIP serverem.

Zadejte název „Name“, nastavte SIP číslo dveřní jednotky „Door Phone SIP Number“ (8001), nastavte heslo pro SIP server „SIP Server password“ (123456) a dále nastavte DTMF volbu pro otevření zámku „Door Open Key“ (#123 #).
V položce Video URL je třeba zadat RTSP string pro zobrazení videostreamu z dveřní jednotky.

3. Přidání widgetu INTERCOM

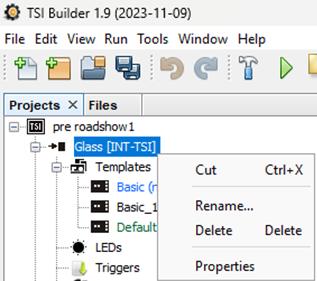

Ve vlastnostech vašeho projektu proveďte nastavení SIP serveru.

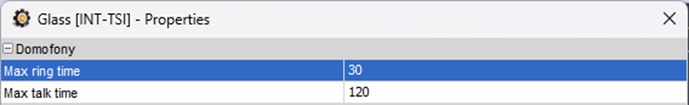

Nastavte délku vyzvánění „Max ring time“ a maximální délku hovoru „Max talk time“.

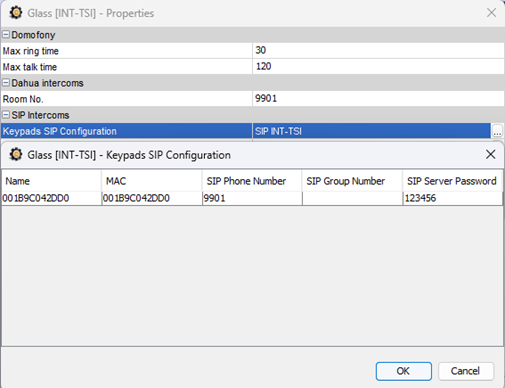

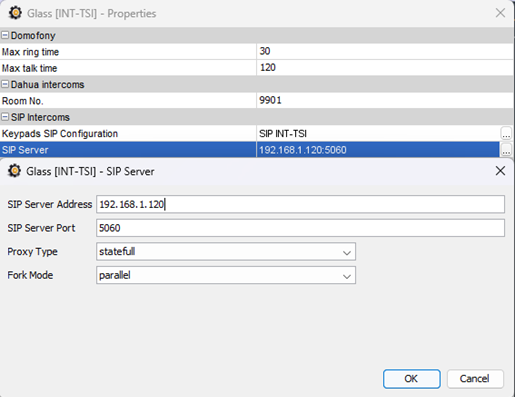

V konfiguraci SIP „Keypads SIP Configuration“ nastavte číslo stanice „SIP Phone Number“ (9901) a heslo SIP Serveru „SIP Server Password“ (123456). Dotykový panel INT-TSI nastavte jako SIP server. V nastaveních „SIP server“ nastavte IP adresu a port panelu INT-TSI.

Po těchto nastaveních můžete vybuildovat váš projekt a synchronizovat na SD kartu. Během buildování a synchronizace na SD kartu, můžete provést nastavení dveřní jednotky.

4. Nastavení dveřní jednotky

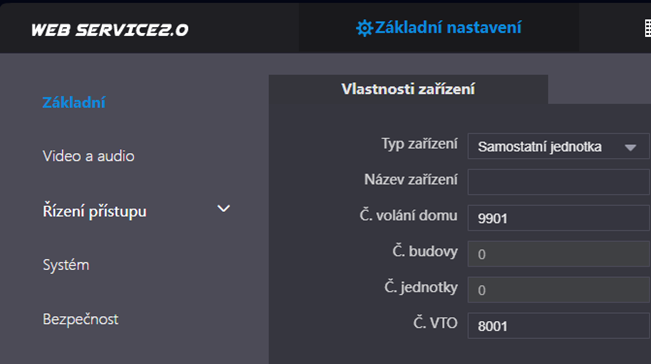

V základních nastaveních dveřní jednotky nastavte číslo stanice „Č. volání domu“ (9901) a číslo dveřní jednotky „Č. VTO“ (8001)

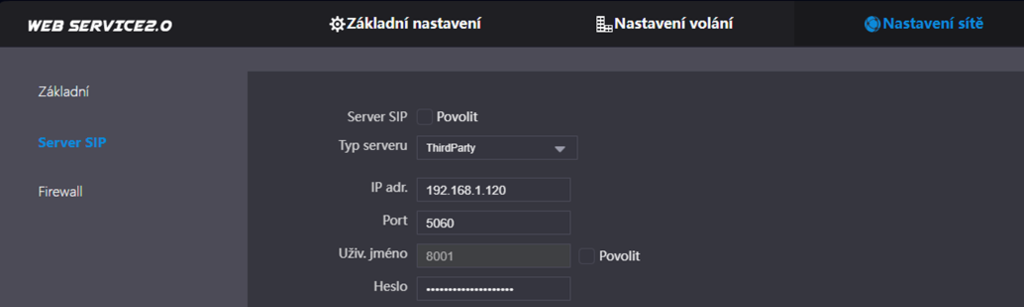

V nastavení sítě v položce Server SIP, vypněte volbu Server SIP, SIP server máme nastaven jako INT-TSI. Nastavte IP adresu SIP serveru „IP adr“ (v našem případě ip adresa INT-TSI), nastavte komunikační port SIP „Port“ (5060) a heslo Serveru SIP „Heslo“ (123456).

Po těchto nastaveních můžete vyzkoušet komunikaci.
