Satel Integra – příklad konfigurace pro elektrické ovládání rolet a závěsů

Aby byl váš systém dostupnější a pohodlnější, můžete jej použít k ovládání zabezpečení i automatizace budovy. Použití systémových komponent pro zabezpečení a automatizaci budovy činí celou instalaci nákladově efektivnější.

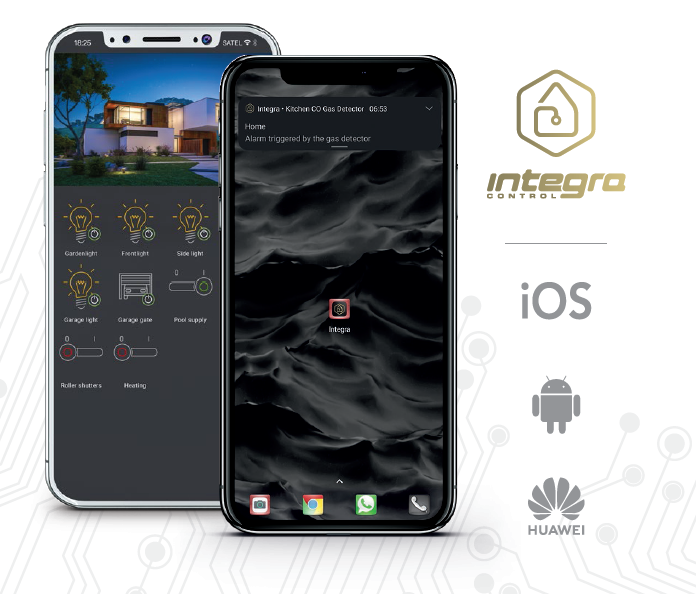

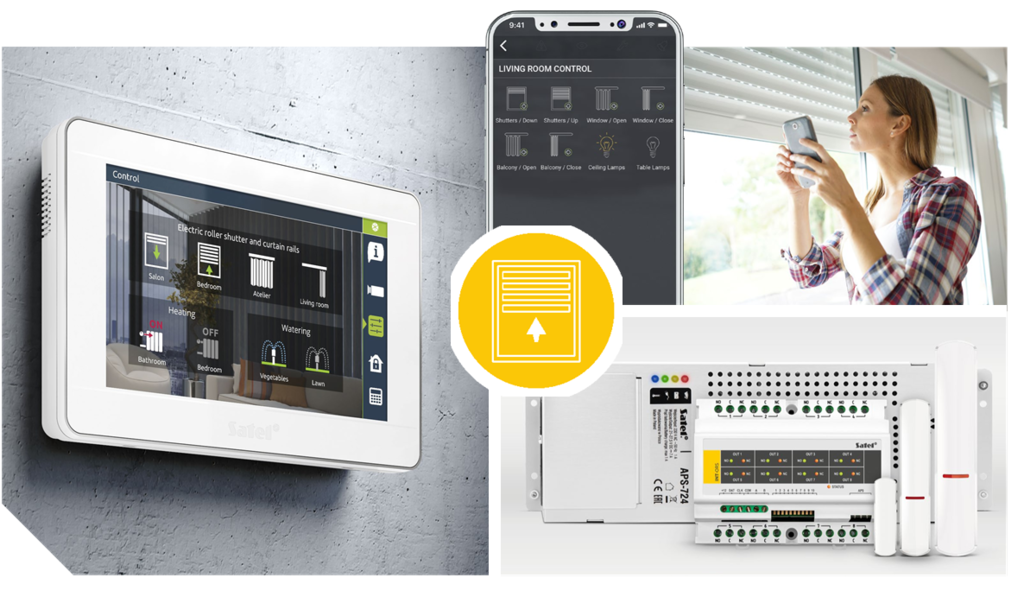

Poplachový systém INTEGRA nebo INTEGRA Plus můžete kromě mnoha jiných funkcí použít k ovládání elektrických rolet a závěsů. Provoz jejich pohonů lze implementovat do scénářů automatizace budov. Ty se mohou spouštět automaticky (v určeném čase) nebo na přímý příkaz uživatele vydaný v jejich mobilní aplikaci INTEGRA CONTROL, případně na dotykové klávesnici (model INT-TSH2, INT-TSH2 nebo INT-TSI), jakož i na dotykové klávesnici INT-KSG2R*. Systém může například připravit místnost na filmový večer, spustit plátno a zapnout projektor. Zatáhnou se i žaluzie a závěsy a systém vypne všechna nepotřebná světla.

Pokyny:

• Po zapnutí poplašného systému se rolety automaticky zavřou. Kromě toho se vypnou všechna světla, když systém ukončí odpočítávání času na odjezd.
• Vypnutí hlídání systému způsobí otevření rolet. K tomu však dojde teprve tehdy, když soumrakový senzor zjistí, že venku je již jasno.
• Žaluzie se spustí v každé místnosti, ve které se rozsvítí světlo, čímž se znemožní vidět, co se děje uvnitř.
• Když systém otevře vnější rolety, automaticky se zatáhnou motorizované závěsy, které zakryjí okna.
• Kromě toho, když systém zjistí, že se otevře jedno z oken, aby se dovnitř dostal čerstvý vzduch, a rolety jsou zavřené, automaticky se otevřou.
• Motory rolet a závěsů, jakož i světla lze ovládat pomocí nástěnných vypínačů, klávesnic nebo mobilní aplikace, která se používá k ovládání zabezpečovacího systému.

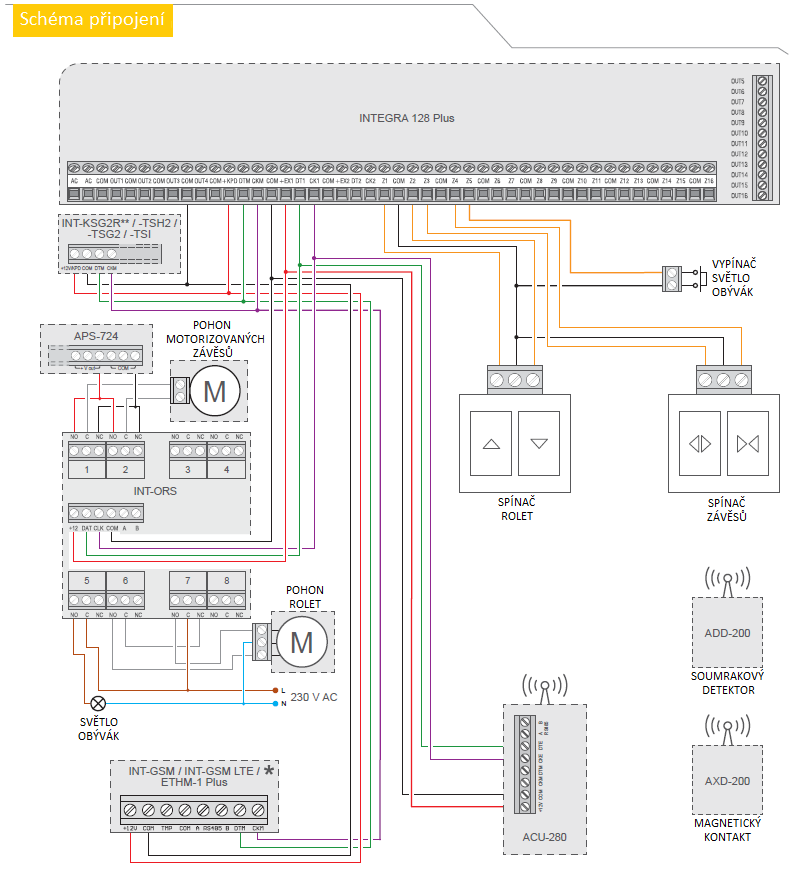

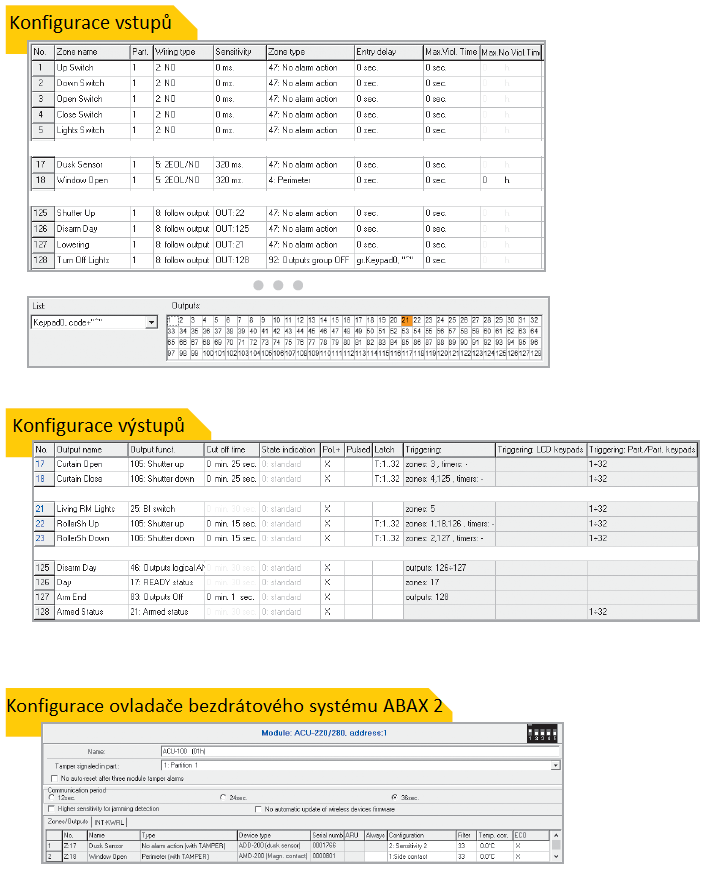

Příklad konfigurace:

• Poplachový systém je řízen ústřednou INTEGRA 128 Plus, která navíc řídí automatizaci budovy.
• Bezdrátový soumrakový detektor ADD-200, který reaguje na západ nebo východ slunce, je nainstalován venku.
• Okno v obývacím pokoji monitoruje detektor AXD-200 pracující v režimu "magnetický kontakt".
• Bezdrátové detektory jsou pod dohledem řídicí jednotky ACU-280 bezdrátového systému ABAX 2.
• Ústředna ovládá pohony žaluzií a elektrických závěsů i světel prostřednictvím rozšiřujícího modulu INT-ORS.
• Motory žaluzií pracují na síťovém napětí 230 V AC. Motory elektrických závěsů pracují na 24 V DC napájených ze záložního zdroje APS-724.
• Způsob, jakým jsou motory rolet a závěsů připojeny, chrání zařízení v případě, že jednotka ústředny není správně naprogramována.
• Díky tomu nelze přikázat motorům, aby se pohybovaly ve dvou různých směrech současně.
