Nouzový zvukový systém „NZS“ – Stadion SNP Štiavničky / Banská Bystrica (první etapa)

ZADÁNÍ

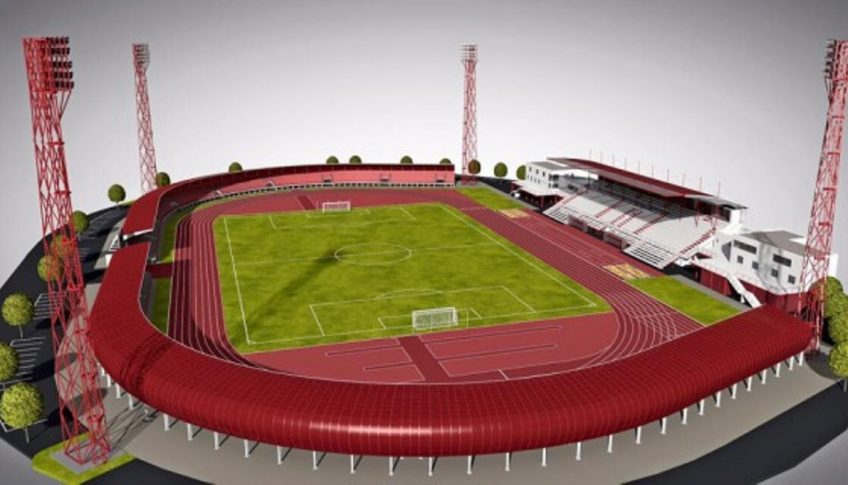

Stadion (obr. 1) nebo aréna mohou být řešeny jako otevřený, krytý nebo částečně krytý soubor hřišť a zařízení, které společně tvoří jeden celek. Stadion pak může sloužit pro konání sportovních i kulturních akcí. Jeho základními prvky jsou hřiště, hlediště (tribuna), multifunkční a administrativní budovy. Tribuny jsou projektovány tak, aby byly schopny v malém časovém úseku pojmou velký počet diváků. V rámci Slovenské a České republiky se mohou jejich počty pohybovat v tisících až desetitisících.

V oblasti návrhu ozvučovacích systémů a multifunkčních řešení pro stadiony nepatříme v TSS GROUP mezi nováčky. Bohaté zkušenosti jsme tak využili i v případě návrhu konkrétního řešení pro stadion SNP Štiavničky – Banská Bystrica, s kapacitou přesahující 4 000 míst k sedění. Tento stadion splňuje podmínky certifikace UEFA pro fotbalové stadiony kategorie 2. Zadavatel v tomto případě požadoval kvalitní zvukový systém pro ozvučení administrativní části stadionu. Realizace proběhla ve spolupráci se společností MusicData s.r.o., která má v oblasti realizace ozvučovacích systémů dlouholeté zkušenosti.

obr. 1



TECHNICKÉ ZADÁNÍ PROJEKTU

Osm zón v administrativních budovách, instalovaný výkon 1000 W / 100 V, záložní zesilovač, záložní napájecí zdroj, akumulátory, stanice hlasatele pro komerční a evakuační hlášení (1 ks), skříňkové reproduktory 6 W / 100 V (56 ks), tlakové reproduktory 30 W / 100 V (8 ks), nouzové tlačítkové hlásiče (8 ks), přičemž vše musí splňovat normu EN54.



ŘEŠENÍ

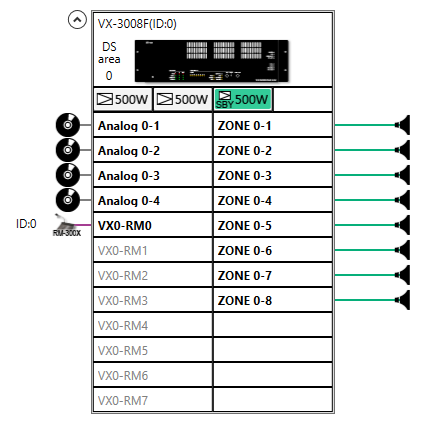

Pro administrativní část objektu jsme použili technologii od japonského výrobce TOA – konkrétně řídicí jednotku (tzv. rám) s označením VX-3008F (obr. 2). Na obr. 3 můžete vidět blokové zapojení zesilovačů a znázorněny jsou i jednotlivé reproduktorové linky. Rám VX-3008F umožňuje zapojení osmi nezávislých zón. Do rámu jsme osadili 3 ks zesilovačů s výkonem 500 W / 100 V s označením TOA VX-050DA, z nichž jeden v případě poruchy spolehlivě zastoupí kterýkoliv z dvojice zesilovačů.

O napájení řídicí jednotky a nabíjení dvou akumulátorů 12 V / 65 Ah se stará záložní napájecí zdroj VX-3150DS. Tento zdroj spolehlivě zajistí napájení, včetně toho záložního, pro 1150W zvukovou soustavu. Zálohu zajišťují spolehlivé 12V akumulátory kapacitou 65 Ah označené jako TP 12-65. Hodnota vhodné kapacity akumulátoru byla navržena našimy specialisty.

obr. 2	obr. 3	obr. 4

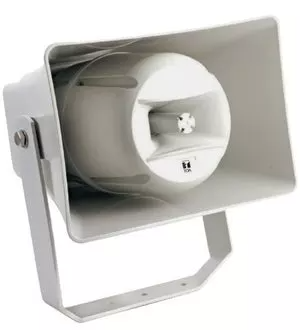

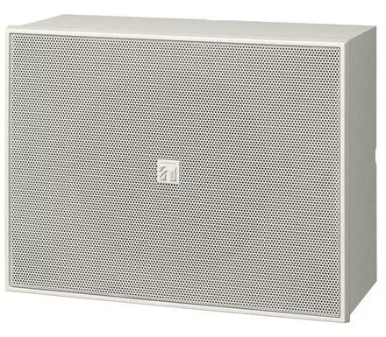

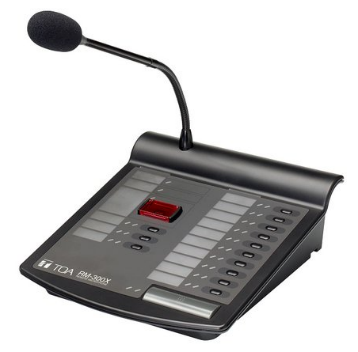

Skříňkové reproduktory (obr. 4) s označením TOA BS-678BSW v počtu 56 kusů jsou na linkách rovnoměrně výkonově rozloženy. Skříňkové reproduktory mají 6 W a dostatečnou citlivost 94 dB. Každá linka zahrnuje 7 ks skříňkových reproduktorů. Tlakové reproduktory (obr. 5) TOA CS-530BS-EB, jsou osazeny po jednom kuse na každé lince. Instalovaný výkon každého tlakového reproduktoru je 30 W s excelentní citlivostí 111 dB. Tlakové reproduktory jsou vybaveny krytím IP 65, protože budou použity ve venkovním prostředí. V místnosti komentátora (hlasatele) je připojen mikrofon pro všeobecná, ale i evakuační hlášení s označením TOA RM-300X (obr. 6). Mikrofonní stanice je naprogramována pro hlášení do libovolné zóny, ale také do všech zón najednou. Propojení na vzdálenost 80 m je realizováno stíněným ethernetovým kabelem CAT5e.

obr. 5	obr. 6	obr. 7

Nouzová tlačítka (obr. 7) s označením DMCL05 jsou rovnoměrně rozloženy v prostorách stadionu. Stisknutím libovolného tlačítka se automaticky spustí naprogramované evakuační hlášení, obsahující pokyny k opuštění prostoru nouzovými východy. Celá instalace je samozřejmě v souladu s platnými normami EU, konkrétně EN-54-16 (ústředny), EN 54-4 (napájecí zdroje a akumulátory), EN 54-24 (reproduktory).

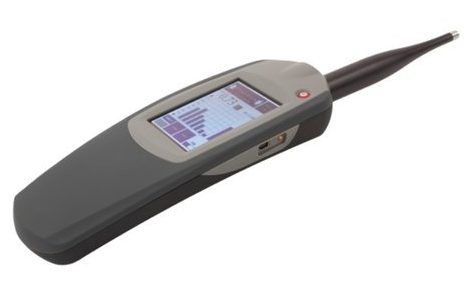

Po ukončení instalace bylo realizováno také měření srozumitelnosti řeči. Měření provedl vyškolený personál pomocí kalibrovaného měřícího zařízení SM50 (obr. 8). Výsledek měření "STIPA" se blížil indexu 1.

obr. 8



SEZNAM POUŽITÝCH KOMPONENT

Požadavek	ID	Popis	Počet
Řídící jednotka (rám)	TOA VX-3008F	Řídicí jednotka systému s maximálním možným výkonem až 2x 500 W + 1x 500 W záloha. Jednotka je vybavena dvěma sloty pro zesilovače a navíc jedním záložním, který umožňuje připojit až 8 reproduktorových linek. Jednotka dále obsahuje 4x audio vstup, 2x RM port pro mikrofony a 16x ovládací vstup. K dispozici je konfigurační software umožňující nastavení přes TCP/IP.	1 ks
Zesilovač	TOA VX-050DA	Digitální výkonový zesilovač fungující jako zásuvný modul do rámu řídících jednotek. Disponuje maximálním výkonem až 500 W.	3 ks
Záložní napájecí zdroj	TOA VX-3150DS	Záložní napájecí zdroj s maximálním výkonem až 1150 W. Zdroj obsahuje 11x výstup 31 V DC, z toho 8x s 25 A a 3x s 5 A. Dále obsahuje 3x výstup 24 V DC / 5 A připravený pro dobíjení záložních akumulátorů. Záložní baterie mohou být dvě s napětím 12 V DC, v rozsahu 28–100 Ah.	1 ks
Skříňkový reproduktor	TOA BS-678BSW	Skříňový reproduktor s výkonem 6 W, frekvenčním rozsahem 150 Hz – 18 kHz a citlivostí 94 dB. Reproduktor má dřevěnou skříň, kovovou mřížku a tepelnou pojistku. Montáž na omítku.	56 ks
Tlakový reproduktor	TOA CS-530BS-EB	Tlakový reproduktor dvoupásmový s výkonem 30 W. Frekvenční rozsah 120 Hz – 20 kHz a akustický tlak 111 dB. Tepelná pojistka. Exteriérová montáž na omítku. Krytí IP 65.	8 ks
Mikrofonní stanice	TOA RM-300X	Mikrofonní stanice pro všeobecná i evakuační hlášení. Zařízení je vybaveno LED indikací a 13 programovatelnými tlačítky. Napájení je realizováno z řídicí ústředny.	1 ks
Akumulátor	TP 12-65	Akumulátor 12 V / 65 Ah – rozměry 350 x 167 x 181 mm, hmotnost 19,5 kg/ks.	2 ks
Tlačítkový hlásič	DMCL05	Konvenční tlačítkový hlásič pro manuální signalizaci požáru/nebezpečí bez ochranného sklíčka. Resetuje se speciálním klíčem.	8 ks
Reproduktorový kábel	HSP kab 2x1,5	Kabel určený pro připojení požárně technických zařízení. Kabel má měděné jádro a bezhalogenovou izolaci.	4 000 m
Komunikační kabel	CAT5e	Datový kabel UTP, stíněný, CAT5e, 4 x 2 x 0,5 mm, PVC	100 m



PŘÍNOS PRO ZÁKAZNÍKA

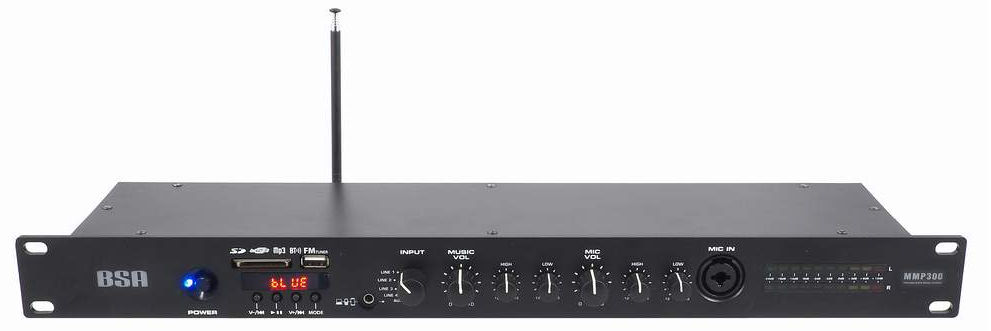

Instalací řešení od společnosti TOA, získal zákazník kvalitní zvukový systém, který byl navržen a nainstalován podle dokumentace vycházející z požadavků zákazníka a současně splňuje platné normy EU. Díky tomuto systému se mohou návštěvníci i zaměstnanci bezpečně pohybovat po administrativní části stadionu. Pokud by se na nás v budoucnu zákazník obrátil s požadavkem na doplnění zdroje tzv. BGM (hudba na pozadí), lze do systému jednoduše doplnit multimediální přehrávač s označením MMP300 (obr. 9) od společnosti BS Acoustic. Přehrávač obsahuje FM tuner a umožňuje přehrávání z SD karty nebo USB vstupu. Také je možné připojit další externí mikrofon – například bezdrátový set.

obr. 9
